En savoir plus sur les pompes hydrauliques

Dans cet article, vous en apprendrez davantage sur les pompes hydrauliques, leur fonctionnement et les différents types disponibles sur le marché.

Qu'est-ce qu'une pompe hydraulique ?

Une pompe hydraulique est un composant mécanique qui convertit l'énergie mécanique en énergie hydraulique. C'est le composant hydraulique responsable de générer le débit avec suffisamment de puissance pour surmonter la pression induite par une charge dans le système hydraulique. Le débit généré par la pompe hydraulique détermine la vitesse de mouvement des actionneurs du système.

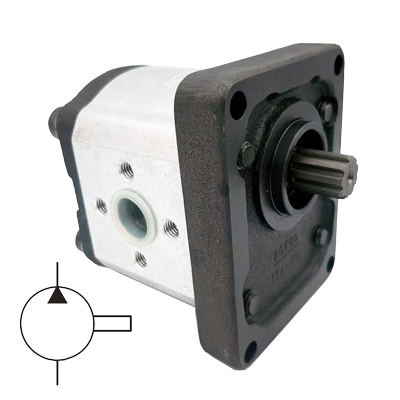

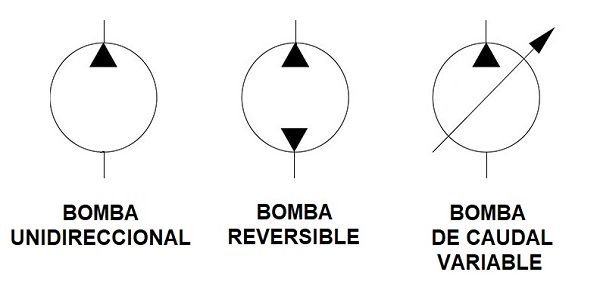

Symbole de la pompe hydraulique dans les circuits hydrauliques.

À quoi sert une pompe hydraulique ?

On pourrait dire que c'est le cœur de notre circuit hydraulique. C'est le composant responsable de générer le débit (énergie hydraulique) à partir d'une source d'énergie mécanique. Cette source d'énergie mécanique peut être un moteur électrique, pneumatique, hydraulique, un effort manuel, etc.

Fonctionnement de la pompe hydraulique.

Lorsqu'une pompe hydraulique fonctionne, une pression de vide est générée à l'entrée de la pompe, créant une différence de pression par rapport à la pression atmosphérique. Cet effet provoque le déplacement du liquide du réservoir vers l'entrée de la pompe.

Une fois que le liquide du réservoir est "aspiré" par la pompe, celle-ci, par son action mécanique, envoie le liquide vers la sortie de la pompe et force son mouvement dans le circuit hydraulique.

IMPORTANT !

Une pompe hydraulique génère un débit de liquide mais ne génère pas de pression. La pression est générée dans le système hydraulique en fonction de la résistance offerte par les composants du circuit au débit du liquide déplacé par la pompe.

C'est-à-dire que si la sortie de la pompe n'est connectée à aucune charge, la pression sera égale à 0 (ou pratiquement négligeable), et si la sortie est connectée à une ou plusieurs charges, la pression augmentera jusqu'à une valeur suffisante pour surmonter la résistance causée par ces charges.

Types de pompes hydrauliques.

Les pompes peuvent être classées en pompes à déplacement positif (également appelées pompes hydrostatiques) et en pompes à déplacement non positif (pompes hydrodynamiques).

Les pompes utilisées dans les systèmes hydrauliques sont principalement des pompes hydrauliques à déplacement positif et se caractérisent, contrairement aux pompes à déplacement non positif, par avoir très peu de glissement ou de fuite lorsque la pression augmente par rapport au débit volumétrique.

Le glissement dans les pompes à déplacement positif se réfère aux pertes qui peuvent se produire dans la sortie volumétrique de la pompe ou peut également être défini comme des pertes de débit interne de la sortie de la pompe vers l'entrée.

Le glissement dans les pompes à déplacement positif est très faible en raison des tolérances de fabrication très serrées entre les pièces mobiles et le corps qui les contient.

Les pompes à déplacement positif délivrent la même quantité de fluide à chaque cycle, quelle que soit la vitesse à laquelle les pièces mobiles de la pompe tournent (rotative) ou se déplacent (alternée). Par conséquent, plus les pièces mobiles de la pompe hydrostatique se déplacent rapidement, plus le débit hydraulique sera élevé.

Comme mentionné précédemment, dans les pompes hydrauliques à déplacement positif (hydrostatique), il existe essentiellement deux types : alternatives (ou alternatives) et rotatives.

Dans cet article, nous nous concentrerons sur les pompes hydrauliques rotatives à déplacement positif.

Types de pompes hydrauliques rotatives.

Dans ce type de pompe, le fluide se déplace de l'entrée à la sortie par un mouvement rotatif, et selon le type d'élément mobile qui déplace le fluide, les pompes hydrauliques hydrostatiques rotatives sont classées comme suit :

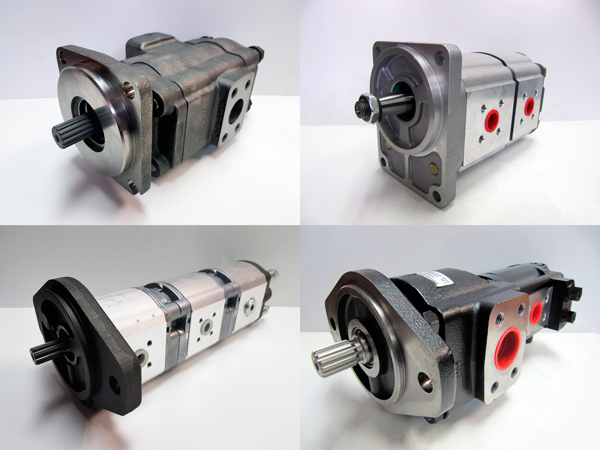

Pompes hydrauliques à engrenages externes.

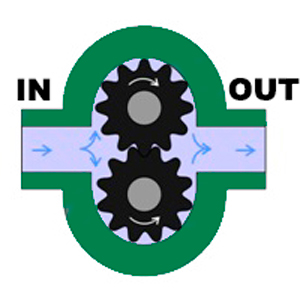

Le design des pompes hydrauliques à engrenages externes consiste en deux engrenages droits (ou hélicoïdaux) identiques qui tournent en interconnexion à l'intérieur d'un corps.

Également connues sous le nom de pompes à pignons ou pompes à engrenages. En raison de leur conception compacte, de leur robustesse et de leur prix économique, les pompes à engrenages sont un choix très courant dans tous les types de machines hydrauliques et dans tous les secteurs du marché.

Le nombre d'options dans ce type de pompes est très vaste :

• - Pompes à engrenages avec corps en aluminium ou en acier (fonte).
• - Pompes à engrenages avec corps simple ou multiple.
• - Pompes hydrauliques unidirectionnelles (rotation horaire ou antihoraire) ou pompes réversibles (avec drainage interne et externe) pouvant tourner dans les deux directions.
• - Divers types d'arbres (coniques, cannelés, cylindriques, etc.).
• - Une grande variété de brides avant : type européen (également appelé bride italienne), type SAE, type Bosch, etc.
• - Toutes sortes de ports d'entrée/sortie de pompe : ports filetés BSP (GAS), filetage UNF-SAE, bride type SAE, etc.
• - En fonction de la compatibilité du fluide hydraulique à utiliser dans le système ou de la température maximale/minimale de fonctionnement, la pompe hydraulique à engrenages peut également être configurée en fonction du type de matériau dans les joints internes et le joint d'arbre : NBR, FKM, Viton, etc.
• - Soupapes intégrées dans la pompe elle-même : la pompe peut être configurée avec ou sans soupape de décharge intégrée, avec une soupape anti-cavitation, avec une soupape LS Load Sensing, avec une soupape de décharge électrique, avec une soupape de régulation de débit, etc.

Pompes hydrauliques à engrenages externes avec corps en aluminium

Selon le fabricant, ces pompes peuvent être catégorisées en différents groupes en fonction de leur taille et de leur déplacement :

• Groupe 0.
• Groupe 1.
• Groupe 2.
• Groupe 3.
• Groupe 3,5.
• Groupe 4.

Pompes hydrauliques à engrenages externes avec corps en fonte

Ils sont utilisés dans des situations où les pompes en aluminium sont poussées à leurs limites de conception en raison du type d'application, du cycle de travail ou des conditions de pression exigeantes pendant le cycle.

Comme les pompes en aluminium, les pompes à corps en fonte sont disponibles dans une multitude de configurations et de tailles en fonction de leur déplacement, du type d'arbre d'entraînement, des montages et des ports, des soupapes intégrées, des pompes hydrauliques doubles et triples, etc.

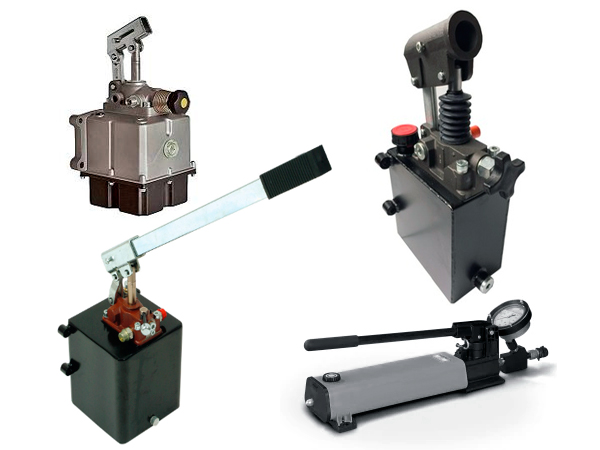

Pompes hydrauliques manuelles.

La conception de ces pompes consiste en un piston ou un plongeur actionné par une poignée ou un levier qui déplace le piston à l'intérieur d'un cylindre pour déplacer le fluide hydraulique.

Elles sont utilisées dans des applications où il n'y a pas de source d'alimentation pour faire fonctionner une pompe automatique ou lorsque le fluide hydraulique doit être pompé manuellement pour effectuer des opérations manuelles ou de maintenance.

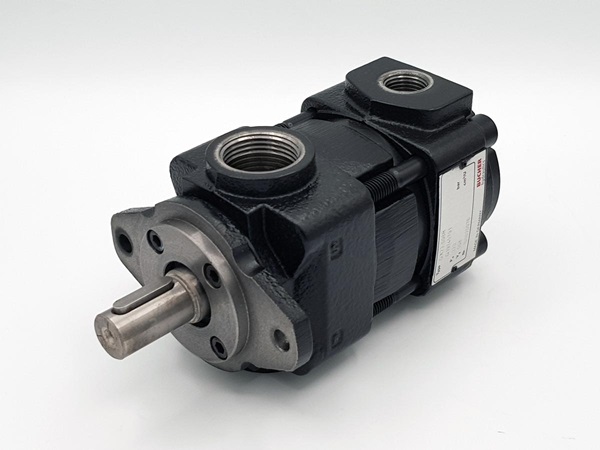

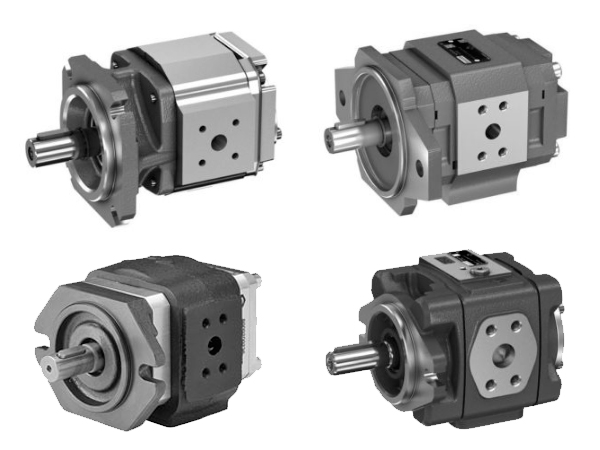

Pompes hydrauliques à engrenages internes.

La conception des pompes hydrauliques à engrenages internes consiste en deux engrenages avec un nombre différent de dents qui tournent ensemble.

Les pompes à engrenages internes ont un faible niveau de bruit et sont connues pour leur efficacité et performance. Elles sont couramment utilisées dans des applications où le bruit est une préoccupation, comme dans les équipements mobiles et les machines industrielles.

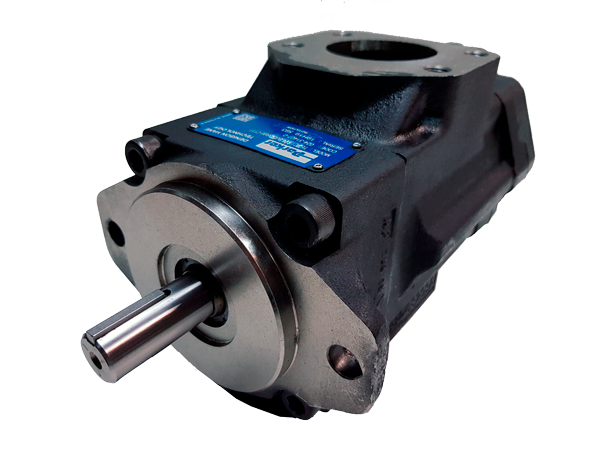

Pompes hydrauliques à palettes.

La conception des pompes hydrauliques à palettes consiste en un rotor avec des fentes dans lesquelles des palettes sont placées.

Les pompes à palettes sont connues pour leur simplicité, fiabilité et capacité d'auto-amorçage. Elles sont couramment utilisées dans des applications où un débit constant de fluide hydraulique est requis, comme dans les systèmes de direction assistée automobile et les machines industrielles.

Pompes hydrauliques à pistons.

La conception des pompes hydrauliques à pistons consiste en un ou plusieurs pistons qui se déplacent d'avant en arrière à l'intérieur de cylindres pour déplacer le fluide hydraulique.

Les pompes à pistons sont connues pour leur haute efficacité et capacité de pression. Elles sont couramment utilisées dans des applications où une pression élevée et un contrôle précis du débit hydraulique sont requis, comme dans les équipements de construction et les machines de fabrication.

Chaque type de pompe hydraulique rotative a ses propres avantages et limitations, ce qui les rend adaptées à différentes applications. Il est essentiel de choisir le bon type de pompe hydraulique pour répondre aux exigences spécifiques de votre système hydraulique afin de garantir des performances optimales et une efficacité maximale.

Si vous avez des questions ou si vous avez besoin d'aide pour choisir la pompe hydraulique appropriée pour votre application, n'hésitez pas à nous contacter.

Nous espérons que cet article vous a été informatif et utile pour comprendre les différents types de pompes hydrauliques rotatives disponibles sur le marché et leurs applications.
